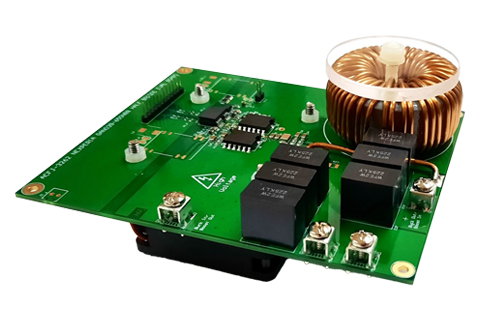

Broadcom GAN039-650NBB半橋評估板
H橋電路是一個全橋DC-DC轉換器，支持有刷直流電動機（最大電壓48 V、最小電壓12 V、最大電流5 A）運行。該控制電路的輸入電壓范圍為12-48V，適用于功率高達250 W的電機。本設計的主要特色是所有電子功能均采用汽車級Nexperia分立器件、MOSFET器件和邏輯器件（經濟高效，無需微控制器或軟件）。此外，該H橋電機控制器PCB還為用戶提供了三種Nexperia MOSFET封裝選項（LFPAK33、LFPAK56D或LFPAK56）。

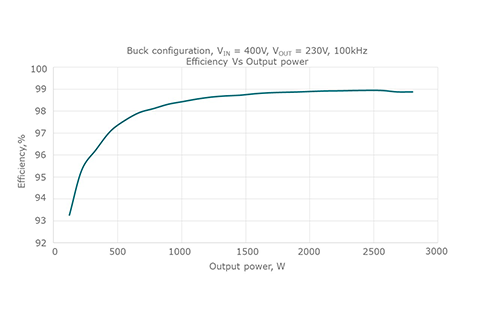

PCB視圖和效率
- 該評估板使用第二代33 mΩ GaN FET，由Broadcom的雙通道ACFJ-3262直接驅動。
- 可配置為降壓和升壓拓?fù)?/li>
- 利用Nexperia GaN FET GAN039-650NBB，通過硬開關操作進行演示，轉換效率高達99%
- CCPAK GaN FET封裝技術可實現超低電感，從而可以降低開關損耗和EMI
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
GAN039-650NBB | 650 V, 33 mOhm Gallium Nitride (GaN) FET in a CCPAK1212 package | Production |
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
GAN039-650NBB | 650 V, 33 mOhm Gallium Nitride (GaN) FET in a CCPAK1212 package | Production |
