Nexperia H橋電機控制器電源電路

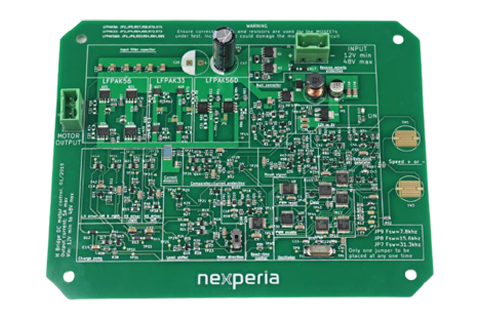

H橋電路是一個全橋DC-DC轉換器,支持有刷直流電動機(最大電壓48 V、最小電壓12 V、最大電流5 A)運行。該控制電路的輸入電壓范圍為12-48V,適用于功率高達250 W的電機。本設計的主要特色是所有電子功能均采用汽車級Nexperia分立器件、MOSFET器件和邏輯器件(經濟高效,無需微控制器或軟件)。此外,該H橋電機控制器PCB還為用戶提供了三種Nexperia MOSFET封裝選項(LFPAK33、LFPAK56D或LFPAK56)。


主要特性與優勢

H橋電機控制器電源電路包括:

  • 具有瞬態過壓和反向電壓保護的DC輸入級
  • 12 V輸出DC-DC降壓轉換器級
  • 帶有狀態LED的5 V輸出線性穩壓器(用于邏輯IC)


完整的原理圖、Gerber文件和BOM列表可供下載。
